Средства синхронизации параллельных процессов
1. Матрица следования. Является эффективным средством синхронизации при реализации первого способа распараллеливания. Допускает автоматическое составление в процессе диспетчирования, как рассмотрено ранее. Легко составляется пользователем, планирующим параллельный процесс. Для оптимального планирования требует временной оценки работ либо оценки их сравнительной трудоемкости.
Например, пусть методом "разделяй и властвуй" производится распараллеливание сортировки слиянием. Известны оценки сложности такой сортировки (как функции параметра n — длины последовательности).
При разбиении последовательности на две можно построить граф G и его матрицу следования S (рис. 11.1).
Рис. 11.1. Составление взвешенного информационного графа и матрицы следования
Здесь t — время совместного анализа двух элементов последовательности. Значит, веса вершин t1, t2, t3 определены при заданных n и t.
2. Механизм семафоров.Различают двоичные семафоры, имеющие значения "открыт" и "закрыт", и семафоры-счетчики. "Закрытие" увеличивает их на единицу, "открытие" — уменьшает на единицу.
Анализ задач и, в частности, задач обработки больших массивов данных (баз данных и баз знаний) показал целесообразность совместной реализации этих двух принципов в многопроцессорной вычислительной системе. В одном семафоре, назовем его комбинированным, в действительности воплощены два семафора: двоичный и счетчик:
В начале считывания из массива выполняется операция Сб := Сб+ 1; при окончании считывания — операция Сб := Сб - 1. Значение Сб
При записи в массив выполняется операция: Са := 1, "закрыть", т.е. семафор C "закрывается по записи". При окончании записи выполняется операция Cа := 0 — "открыть", т.е. семафор C "открывается по записи".
Однако удобства семафора-счетчика могут быть реализованы в процедурах над двоичными семафорами.
Выполнение этих процессов на процессорах будет продолжено с повторного выполнения тех процедур ЗАКРЫТЬ (C') или ЖДАТЬ (C''), на которых ранее произошло прерывание данной задачи. Таким образом, если прерывание произошло при выполнении процедуры ЗАКРЫТЬ (C'), то всем семафорам, указанным в списке C', вновь присваивается значение "закрыт". При этом, если среди множества семафоров C' C
Процедура ПРОПУСТИТЬ (С) полностью соответствует упрощенной версии процедуры ОТКРЫТЬ (C). Семафорам, перечисленным в списке C, присваивается значение "открыт", и процессы из очередей к данным семафорам переводятся в очередь "к процессору". Если процессы находились в очереди к семафорам из С после прерывания в результате выполнения процедур ЗАКРЫТЬ или ЖДАТЬ, то повторного выполнения этих процедур не происходит; процессы выполняются со следующей инструкции.
Пример.
Пусть в однопроцессорной ВС в режиме реального времени решаются две задачи A и B с разной частотой решения. Задачи оформлены и запускаются как отдельные процедуры. Задача A решается в цикле длительности T0, задача B — в цикле длительности T1 = 4T0, но не ранее, чем в цикле длительности T1 будет решена один раз задача A. Можно предположить использование сигналов прерывания в моменты времени, кратные T0. Однако для организации временного режима решения задач мы воспользуемся возможностями операций над семафорами.

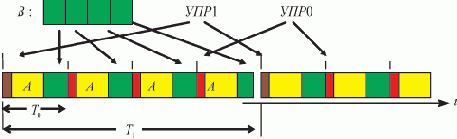

Будем полагать, что в моменты времени, кратные T0, но не кратные T1, запускается управляющий процесс (супервизор) УПР0, а в моменты времени, кратные T1, — управляющий процесс (супервизор) УПР1. Требуемая временная диаграмма решения задач представлена на рис. 11.2.
Рис. 11.2. Синхронизация совместного решения задач в циклах разной длительности
Пусть предварительно объявлены семафоры D1, D2, A, B1, B2.
Тогда в каждом из процессов могут быть запланированы операции над семафорами, как показано на рис. 11.3.
Рис. 11.3. Использование операций над семафорами
Предположим, первоначально t0 = t1 = 0. Тогда из первых команд УПР0 видно, что он включается в моменты
T0, 2T0, 3T0, 5T0,... .
УПР1 включается в моменты
0, T1, 2T1,... .
Начальные значения семафоров A и B1 — "закрыт", семафора В2 — "открыт". Первоначально задачи A и B находятся в очереди "к процессору". При их назначении на процессор и при выполнении первых процедур ЖДАТЬ (А) и ЖДАТЬ (В1, В2) произойдет прерывание. После него задача A находится в очереди к семафору A, задача B — к семафору В1. Пусть приоритет задачи A выше приоритета задачи B. (Задачи, решаемые с большей частотой, как правило, снабжаются более высоким приоритетом.)
В момент времени, кратный T1, задача УПР1 закрывает семафор B2, но открывает семафоры A и B1. Задача A переводится в очередь "к процессору". Пусть одного процессора достаточно для выполнения всех задач. Тогда с учетом приоритета в мультипрограммном режиме задача В решается в промежутки времени, не занятые решением других задач. После выполнения задачи УПР1 начинается выполнение задачи A с закрытия семафора A. Так как до выполнения процедуры ЗАКРЫТЬ(А) семафор А имел значение "открыт", то прерывания выполнения задачи A не произойдет и она будет решена до конца. В конце ее решения по процедуре ПРОПУСТИТЬ(В2) откроется семафор B2 и задача B перейдет в очередь "к процессору". Задача A организована по принципу зацикливания, т.е. после ее окончания управление передается на ее начало с процедуры ЗАКРЫТЬ(А). Так как к моменту выполнения этой процедуры семафор A закрыт в результате ее предыдущего выполнения, произойдет прерывание и постановка задачи A в очередь к семафору A. Этот семафор откроется только при выполнении задачи УПР0 после увеличения текущего времени на T0.
При этом, т.к. открытие семафора A в задаче УПР0 производится процедурой ОТКРЫТЬ, а прерывание задачи A произошло по процедуре ЗАКРЫТЬ, то выполнение задачи A продолжится с выполнения процедуры ЗАКРЫТЬ(А). Таким образом, более чем однократное решение задачи A без прерывания вновь окажется невозможным.
Аналогично по принципу зацикливания организовано и решение задачи B. После однократного выполнения она будет прервана при повторном выполнении процедуры ЗАКРЫТЬ(В1). Семафор B1 откроется только при следующем выполнении задачи УПР1
после увеличения текущего времени на T. При этом выполнение задачи B продолжится с повторного выполнения процедуры ЗАКРЫТЬ(В1), т.к. семафор B1 открывается процедурой ОТКРЫТЬ. Однако продолжение выполнения задачи B станет возможным после открытия семафора B2. Он же окажется открытым только после однократного выполнения задачи A в цикле длительности T1 после выполнения процедуры ПРОПУСТИТЬ(В2) в конце решения задачи A. Использования этой процедуры в данном случае достаточно.
Таким образом, соблюдается требуемый порядок решения задач.

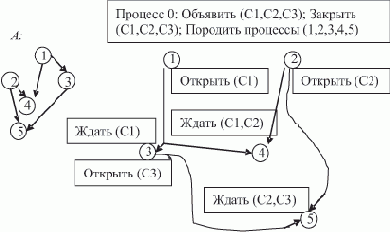

Теперь усложним пример. Предположим, что для решения задачи A одного процессора недостаточно и необходимо использовать возможности ее параллельного решения. Мы представляем эту задачу в виде частично упорядоченного множества информационно- взаимосвязанных работ — подзадач — и используем механизм семафоров для соблюдения порядка следования этих работ. При этом мы предполагаем, что в ВС реализовано децентрализованное диспетчирование, т.е. свободные процессоры обращаются за очередным заданием к очереди "к процессору". На рис. 11.4
представлена примерная граф-схема задачи на основе составляющих ее подзадач. Каждая вершина соответствует подзадаче. Стрелки определяют информационную преемственность. Процедура над семафорами, изображенная выше вершины, показывает, что соответствующая подзадача начинается с выполнения этой процедуры. Процедура, изображенная ниже вершины, показывает, что подзадача заканчивается выполнением этой процедуры.
Рис. 11.4. Синхронизация параллельных вычислений с помощью семафоров
3. Передача сообщений, "почтовый ящик". Метод " почтовых ящиков" является распространенной формой метода передачи сообщений.
Каждому процессу выделяется массив — "почтовый ящик", в который другие процессы направляют свои результаты или сигналы, необходимые для выполнения или запуска этого процесса.
Возможна реализация виртуальных процессоров. Свободный процессор опрашивает очередь подряд, т.е. в соответствии с невозрастанием приоритетов, и пытается запустить тот процесс, для которого в его "почтовом ящике" есть вся необходимая для этого информация. Либо же этот анализ может производить сам запускаемый процесс: если всей необходимой информации в его "почтовом ящике" нет, процесс прерывается и возвращается в очередь. Процессор продолжает циклический опрос очереди.
С помощью "почтовых ящиков" реализуется схема управления потоком данных (data flow), когда явное задание исходной информации для процесса является необходимым условием его запуска.
4. Механизм закрытия адресов. Осуществляется командой вида "закрыть адрес (по считыванию)". Адрес запоминается в специальном ЗУ, и при попытке считывания по нему производится ожидание — по аналогии с процедурой ЖУЖ. Открывается адрес по записи по нему. Для избежания тупиковых ситуаций, например,
ЗАКР a СЧИТАТЬ a
указывается номер того процессора, который закрыл адрес. Тогда есть возможность принять какое-то решение. Например, разрешить процессору, закрывшему адрес, открыть его.
Вернемся к примеру счета способом "пирамиды". Наметилось решение проблемы синхронизации: пусть счет очередного элемента предваряется командой, закрывающей адрес результата — считаемого элемента. Засылка найденного элемента откроет адрес. Тогда, пока этот элемент не будет получен, его адрес не сможет использоваться для счета других элементов.
Такой способ синхронизации был приведен при рассмотрении архитектуры SPMD.
5. Механизм активного ожидания.
Он основан на том, что к разделяемой (т.е. к общедоступной) ячейке ОП одновременно может обращаться по записи или считыванию только один процессор. При этом конфликт разрешается аппаратно: один обращается, остальные ждут. Тогда в ячейках можно хранить информацию о состоянии процессов. Процессы их могут анализировать и изменять.
Пример рассмотрим далее, совместив его с рассмотрением одной из задач синхронизации.
6. Монитор.
Монитор - скорее сервисное средство, позволяющее пользователю избежать заботы о синхронизации использования разделяемых ресурсов. Это программный компонент, в котором разделяемые переменные (представленные именами разделяемых ресурсов) определены как локальные переменные монитора. Определены операции над этими переменными - процедуры монитора. Одновременно только один процесс работает с монитором! Когда процессу требуется работать с разделяемой переменной, активизируется соответствующая процедура монитора. Если при обращении процесса к монитору ресурс занят, то вызывающий процесс должен быть задержан.
С каждой причиной задержки процесса связана специальная переменная типа CONDITION (условие), и задерживаемый процесс ставится в очередь к некоторой переменной этого типа.
К переменным указанного типа применяются операции WAIT и SIGNAL. Операция WAIT ставит процесс в очередь к данной переменной (например, указывающей на занятость соответствующего ресурса). Операция SIGNAL позволяет активизировать процесс (в случае, когда условие выполнено).
