Шинная организация (Ethernet, ARCnet)
"Шина" — ориентирована на полное равноправие всех абонентов и идентичность их адаптеров (рис. 3.3). Это не означает, что управление обменом не может быть централизованным. Однако центр будет заниматься только управлением обменом, а не перераспределением информации. "Шина" может логически работать как "звезда" или "кольцо". "Шина", в отличие от других топологий, сильно зависит от электрического согласования используемых линий связи, потому что при любом повреждении кабеля возникают отражения и наложения сигналов. В таком случае нарушается работа всей сети. Однако, к выходу из строя компьютеров данная топология не чувствительна, нарушается обмен только с поврежденным компьютером, а вся остальная сеть остается в рабочем состоянии. Максимально допустимое количество абонентов в "шине" такое же, как и в "кольце". В "шине" легко менять количество подключенных абонентов, иногда даже в процессе работы. В связи со сложностью децентрализованного обмена, сложность аппаратуры в адаптерах выше, чем в других топологиях. Однако децентрализованное управление гораздо надежнее централизованного и лучше приспосабливается к изменяющимся внешним условиям.

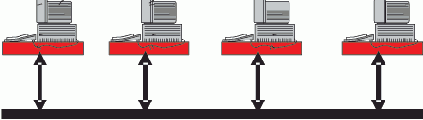

Рис. 3.3. Сеть с общей шиной
Существуют также смешанные топологии, такие как "звезда-шина", "звезда-кольцо", которые имеют свои преимущества.
| Выход из строя одного PC не влияет на работоспособность сети | Выход из строя одного PC может вывести из строя всю сеть | Выход из строя кабеля останавливает работу многих пользователей |
| 16 | 1024 и выше | 1024 и выше |
| Возможно | Требует остановки всей сети | Легко изменяется |
| Дополнительные затраты на центральный компьютер | Дополнительные затраты на адаптер, выполняющий функции диспетчера сети | Дешевая среда передачи |
| Централизованное | Централизованное и децентрализованное | Децентрализованное |
| Мощность всей сети зависит от сервера | Количество пользователей не оказывает сильного влияния на производительность. Трудно локализовать проблемы | Оптоволоконные кабели не применяются. При значительных объёмах трафика уменьшается пропускная способность. Трудно локализовать проблемы. |
| До нескольких десятков километров | ||
| В зависимости от предъявляемых требований | ||
Для организации распределенных вычислений необходимо выбрать такую топологию сети, которая поддерживает равноправную, "симметричную" связь "каждый с каждым". Среди рассмотренных топологий таким требованиям в максимальной степени соответствует шинная архитектура. Преимущества этой архитектуры отображены исторически при практическом объединении ЭВМ в распределенные вычислительные комплексы для совместного решения сложных задач.
